Monitoramento de Processo

– registradores de dados e sensores em linha para otimização de processos

Escolha entre dois tipos de registradores de dados, vários sensores em linha e acessórios eletrônicos para configurar sistemas automatizados de monitoramento de processos laboratoriais ou em escala piloto.

Nossos instrumentos de alta qualidade oferecem a possibilidade de uma melhor compreensão dos processos de fermentação, resultando em melhor projeto de processo e controle de processo otimizado.

O monitoramento de processos oferece a você:

• Menos demanda de trabalho;
• Tratamento de dados padronizado para facilitar a comparação;
• Plug-and-play e fácil de operar;
• Flexível e modular; projetado para atender às demandas individuais.

Software

Projetado para monitoramento em tempo real

O BPC® Universal Data Logger consiste em dois modelos de hardware, ou seja, um modelo com conexão USB ao computador e outro com conexão ethernet. Ambos os modelos executam o mesmo software de aquisição de dados.

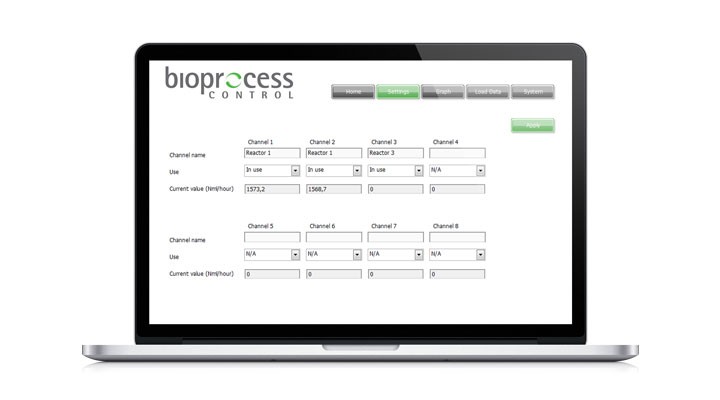

O BPC Universal Data Logger (USB) vem com um aplicativo de software baseado em computador projetado especificamente para monitorar e registrar sinais analógicos passivos de 4-20 mA de diferentes sensores em linha para fluxo de gás, pH/ORP ou parâmetro de processo personalizado. Você obtém uma visualização direta de quaisquer variações nesses parâmetros. Configure um experimento, monitore seu progresso e baixe os resultados com pouco esforço. Todos os dados estão em um formato que permite uma análise fácil.

Você pode definir a escala de medição desses parâmetros e adquirir dados em tempo real em até oito canais. O valor do parâmetro atual é exibido para cada canal (com base no valor médio do último minuto).

O BPC Universal Data Logger (Ethernet) possui um aplicativo de software projetado para registrar sinais analógicos passivos e ativos de diferentes sensores em linha para fluxo de gás, pH/ORP, composição de gás ou parâmetro de processo personalizado. Configure um sistema automatizado de monitoramento de processo com vários tipos diferentes de sensores em linha e defina e personalize a escala de medição para cada tipo de parâmetro de processo. O software suporta até cinco tipos diferentes de parâmetros de processo e até oito canais de medição independentes.

As licenças de software para o registrador de dados universal BPC estão incluídas no hardware do registrador de dados.

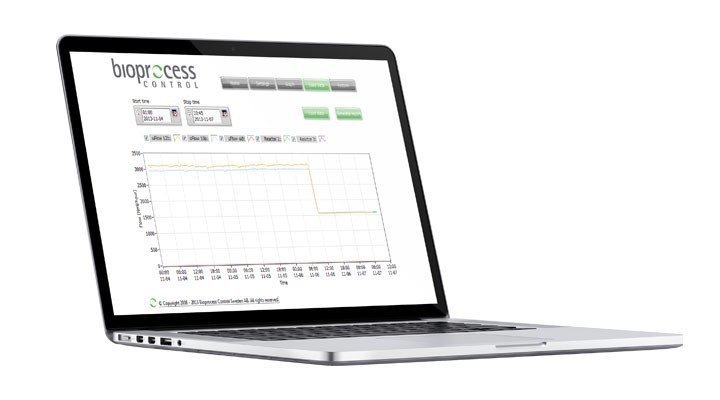

Veja seu experimento em tempo real

Visualize experimentos em tempo real e monitore a taxa de fluxo e até 5 outros parâmetros, como fluxo de gás, pH, temperatura, composição do gás e sinal definido pelo usuário.

Visão Geral

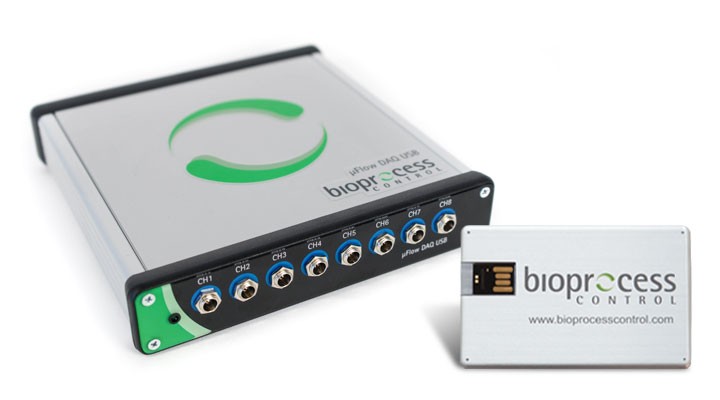

Data Logger Universal (USB) – 10-0000-01

• Sistema automático de aquisição de dados que suporta até oito sensores em linha com saída de sinal analógico passivo padrão (4-20 mA);
• Suporta apenas entradas de sinal analógico passivo;
• Suporta até cinco tipos diferentes de parâmetros de processo, por ex. fluxo de gás, pH/ORP, temperatura, composição do gás (%) e sinal autodefinido pelo usuário;
• Escala de sinal definida pelo usuário para cada tipo de parâmetro de processo;
• Suporta até oito sensores independentes em linha para aquisição simultânea de dados em tempo real;
• Sinal em tempo real e exibição de tendências históricas;
• Geração de relatórios com quatro intervalos de tempo selecionáveis;
• Registro ilimitado de pontos de dados;
• Software em execução em um computador externo;
• Sistemas operacionais suportados: Windows 10/8/7/Vista (32 bits e 64 bits);
• Interface USB;
• Conexão de sinal plug-and-play com cabo de sinal blindado;
• Chave USB de instalação do software de aquisição de dados e licença de software incluída;
• Fonte de alimentação: 24 V CC / 1,0 A;
• Dimensão: 170 x 167 x 34 mm;
• Uso: interno.

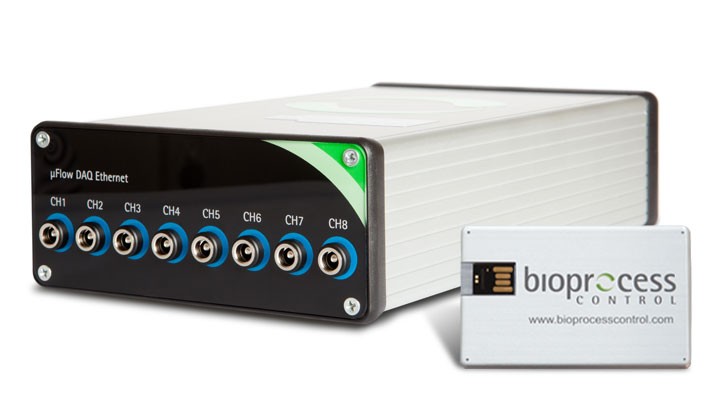

Data Logger Universal (Ethernet) – 10-0002-02

• Sistema automático de aquisição de dados que suporta até oito sensores em linha com saída de sinal analógico padrão (4-20 mA);
• Suporta entradas de sinal analógico passivo (configuração padrão de fábrica) e ativo (configuração personalizada de fábrica);
• Suporta até cinco tipos diferentes de parâmetros de processo, por ex. fluxo de gás, pH/ORP, temperatura, composição do gás (%) e sinal autodefinido pelo usuário;
• Escala de sinal definida pelo usuário para cada tipo de parâmetro de processo;
• Suporta até oito sensores independentes em linha para aquisição simultânea de dados em tempo real;
• Registro automático de sinais de processo;
• Sinal em tempo real e exibição de tendências históricas;
• Geração de relatórios com quatro intervalos de tempo selecionáveis;
• Registro ilimitado* de pontos de dados;
• Software em execução em um computador externo;
• Sistemas operacionais suportados: Windows** 10/8/7/Vista (32 bits e 64 bits);
• Interface Ethernet;
• Conexão de sinal plug-and-play com cabo de sinal blindado;
• Chave USB de instalação do software de aquisição de dados e licença de software incluída;
• Fonte de alimentação: 24 V CC / 1,0 A;
• Dimensão: 228 x 125 x 53 mm;
• Uso: interno

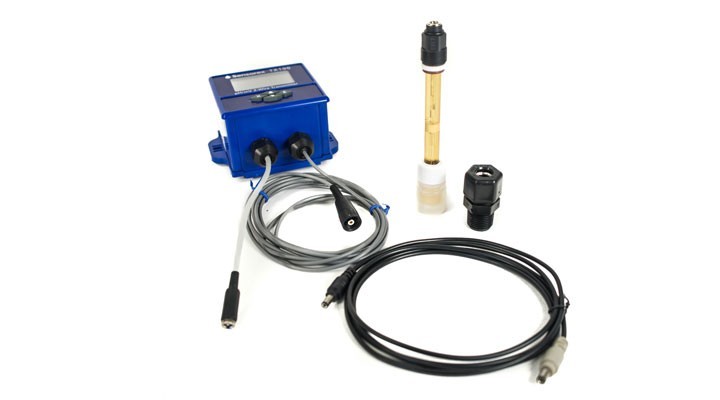

Conjunto de monitoramento de pH em linha – 11-0002-02

• Eletrodo de pH de superfície plana resistente a H2S (0-14) para medição de pastas, lamas e amostras viscosas, bem como aquelas contendo sólidos em suspensão;
• Transmissor de pH com display e saída de sinal de 4-20 mA;
• Cabo de sinal de eletrodo blindado;
• Cabo de sinal blindado para data logger (opcional e só se aplica a data loggers BPC);
• Luva de montagem do eletrodo para aplicações em linha (opcional e aplicável somente aos biorreatores de aço inoxidável BPC);
• Fonte de alimentação: alimentado por registrador de dados ou 12-24 VDC, carga máxima de 600 Ohm;
• Uso: aplicações de laboratório

Conjunto de monitoramento de ORP em linha – 11-0005-02

• Eletrodo ORP de superfície plana (± 2000 mV) para medição de pastas, lodos e amostras viscosas, bem como aquelas contendo sólidos em suspensão, alta resistência H2S;
• Transmissor ORP com display e saída de sinal de 4-20 mA;
• Cabo de sinal de eletrodo blindado;
• Cabo de sinal blindado para data logger (opcional e só se aplica a data loggers BPC);
• Luva de montagem do eletrodo para aplicações em linha (opcional e aplicável somente aos biorreatores de aço inoxidável BPC);
• Fonte de alimentação: alimentado por registrador de dados ou 12-24 VDC, carga máxima de 600 Ohm;
• Uso: aplicações de laboratório

Eletrodo de pH de submersão e em linha – 11-00002-01

• Faixa de medição: 0-14 pH;
• Eletrodo de pH combinado, tampa Din 13,5 mm;
• Ponta de medição plana para medições de superfície;
• O design do eletrodo de junção dupla evita a contaminação de referência;
• Alta resistência ao H2S e adequado para medir pastas, lodo e amostras viscosas, bem como aquelas que contêm sólidos em suspensão;
• O corpo de Ultem (polieterimida – PEI) durável oferece compatibilidade química aprimorada e o BNC inicializado protege a conexão do medidor;
• Dimensão: 150 mm (comprimento), 12 mm (diâmetro);
• Uso: aplicações de laboratório

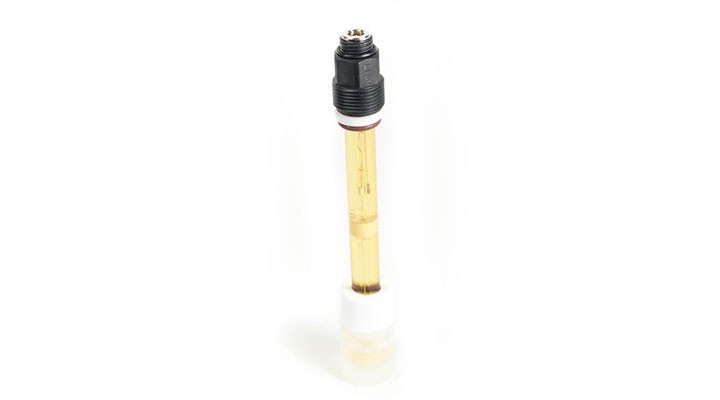

Eletrodo de ORP de submersão e em linha – 11-0005-01

• Faixa de medição: ± 2000 mV para modelos ORP;
• Eletrodo ORP pente, tampa Din 13,5 mm;
• Faixa de temperatura: 0 a 100 ºC;
• Ponta de medição plana para medições de superfície;
• O design do eletrodo de junção dupla evita a contaminação de referência;
• Alta resistência ao H2S e adequado para medir pastas, lodo e amostras viscosas, bem como aquelas que contêm sólidos em suspensão;
• O corpo de Ultem (polieterimida – PEI) durável oferece compatibilidade química aprimorada e o BNC inicializado protege a conexão do medidor;
• Dimensão: 150 mm (comprimento), 12 mm (diâmetro);
• Uso: aplicações de laboratório.

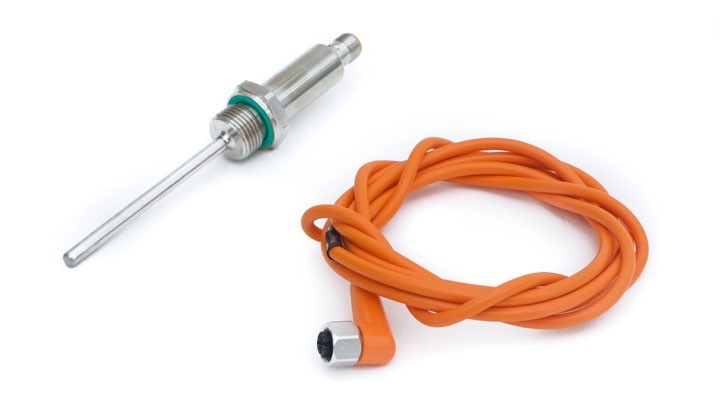

Sonda de Temperatura em linha – 11-0006-01

• Pt 1000 (DIN EN 60751, classe A);
• Faixa de medição: -50 a 150 ºC;
• Resolução: 0,04 ºC;
• Saída analógica de precisão: ± 0,3 + (± 0,1% MS);
• Saída de corrente analógica: 4-20 mA;
• Tensão operacional: 18-32 VCC;
• Materiais: aço inoxidável (316L); O-ring: FKM (Fluoroelastômero);
• Peso: 128,5 g;
• Diâmetro da sonda: 6 mm;
• Comprimento de instalação EL: 100 mm;
• Uso: interno.

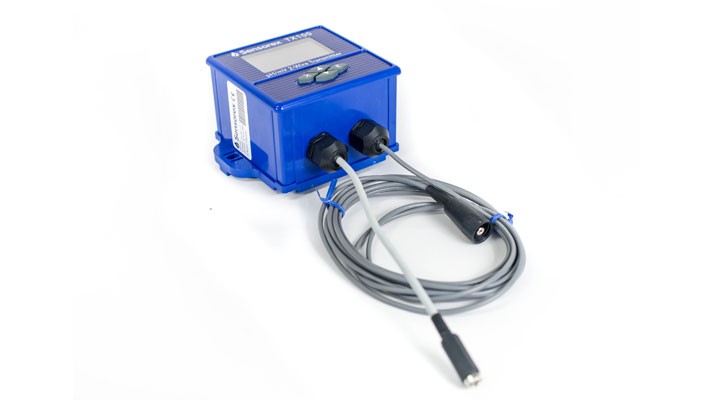

Transmissor pH/ORP – 11-0007-01

• Faixa de medição (pH): 0-14 pH, resolução de 0,01 pH, precisão de ± 0,01;
• Faixa de medição (ORP/mV): ± 2.000 mV, resolução de 1 mV, precisão de ± 2 mV;
• Faixa de temperatura: -20 a 110 ºC, resolução de 0,1 ºC;
• Faixa de saída de corrente: 4-20 mA, resolução de 0,01 mA, precisão de ±0,005 mA, isolamento de entrada/saída de 500 V;
• Entrada de temperatura: PT1000 RTD de 2 fios com compensação automática;
• Requisito de energia: Alimentado por registrador de dados ou 12-24 VDC, carga máxima de 600 Ohm;
• Distância máxima do sensor ao transmissor: 9 metros;
• Opções de montagem: parede, painel,  din do hall e tubo;
• Dimensão: 99 mm (A) x 99 mm (L) x 75 mm (P)
• Peso: aproximadamente 0,45 kg;
• Uso: interior.
